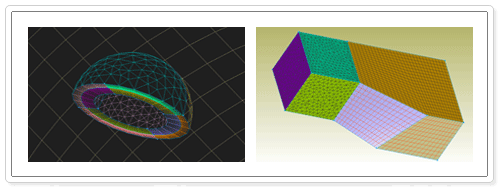

비정렬 격자는 삼각형 격자나 사면체 격자로 이루어져 있으며 수정된 Delaunay method를 이용해서 만든다. 정렬 격자와 마찬가지로, 비정렬 surface 격자도 여러 geometry model에 걸쳐 있을 수 있으며, CAD model이 있는 경우 자동으로 구속된 격자가 생성된다. 비정렬 solver는 언제든지 적용할 수 있으며 control function으로 다음과 같은 것들이 있다.
Minimum & Maximum cell size
Maximum cell-to-cell turning angle
Maximum surface deviation
Boundary decay
위와 같은 attribute 들을 격자 생성 이전에 미리 설정해 놓을 수 있다. 격자의 질을 향상시키기 위해서 edge swapping이나 LaPlace smoothing을 사용할 수도 있다. 또한, High aspect ratio triangular surface 격자는 이미 존재하는 4변형 격자에 대각선을 추가함으로써 만들 수도 있다.
Hexahedral 격자와 tetrahedral 격자는 Hybrid 격자를 이루기 위해서 여러 가지 형태의 계면 격자를 형성할 수 있다. 육면체 정렬 격자와 사면체 비정렬 격자 블록은 point to point conformal interface를 통해서 간접적인 계면을 형성할 수 있다. 한편, 직접적인 계면 격자는 자동으로 생성되는 pyramid cell에 의해서 이루어진다. Extruded prism 블록은 triangle face의 경우에는 tetrahedral block과 계면을 형성하며, quadrilateral face의 경우에는 pyramid를 통해서 계면을 형성한다. Prism layer는 normal, linear, rotational, user-defined path를 이용한 triangular surface의 extrusion을 통해서 만들어진다. 이때, extrusion step size나 aspect ratio를 통해서 격자를 컨트롤한다.
