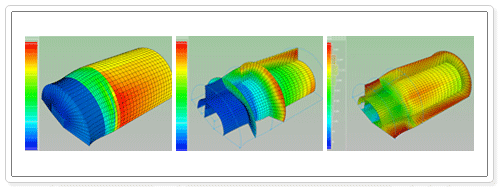

| 격자의 질은 CFD를 하는 모든 엔지니어들에게 있어서 해의 정확성에 가장 중요한 역할을 하는 요소이다. 높은 품질의 격자는 CFD solution의 accuracy를 증가시킬 뿐만 아니라, 낮은 품질의 격자에 비해서 수렴성을 향상시킨다. 따라서 격자 생성 프로그램에 있어서 격자의 질을 향상시키는 도구를 구비하는 것은 매우 중요하다. Pointwise는 격자의 질을 확인하는 다양한 방법들을 제공하고 있다. Cell level까지 자세하게 볼 수 있는 그래픽 도구를 제공하는 것은 물론, 격자의 내부를 볼 수 있게 해주는 cutting plane이 있으며, minimum & maximum 값을 보여주는 도구 및 원하는 격자의 값을 볼 수 있는 probe 기능도 제공하고 있다. Pointwise에서 제공하는 함수들은 다음과 같다. |
 Jacobian |
Volume |
Component Volume |
| Area |
Length I |
Length J |
| Length K |
Volume Ratio |
Area Ratio |
| Length I Ratio |
Length J Ratio |
Length K Ratio |
| Aspect Ratio |
Smoothness I |
Smoothness J |
| Smoothness K |
Minimum Included Angle |
Maximum Included Angle |
| Equiangle Skewness |
Equiarea Skewness |
Equivolume Skewness |
| Wall Spacing |
Wall Orthogonality |
Database Associativity |
|
|

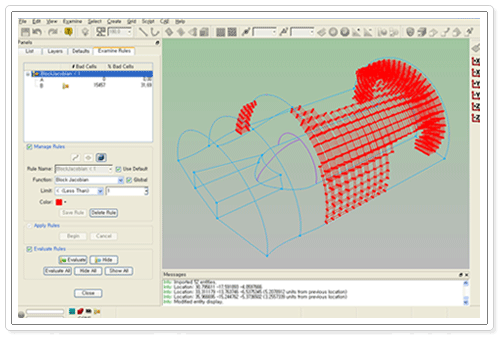

| Rules 기법을 이용해서 사전에 격자의 질을 모니터 할 수 있다. 원하는 격자 체크 함수를 정의할 수 있다. 예를 들어, “Minimum Included Angle이 5 degree 이상이어야 한다” 라고 정의할 수 있다. 함수를 정의한 이후로, 격자를 생성하는 도중에 어느 때라도 Evaluate button을 누르기만 하면 즉시 룰을 벗어나는 격자를 그래픽으로 보여준다. |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
